是因为图纸往往给出的是，很多构件配筋混在一起的，我们看图时要把这些钢筋信息摘出，分类，分析那些是要画的，那些是无关的，需要画应该怎么处理。
下面把柱帽的大样图中，框架柱柱配筋，板带配筋去除，可以看到柱帽需要计算：

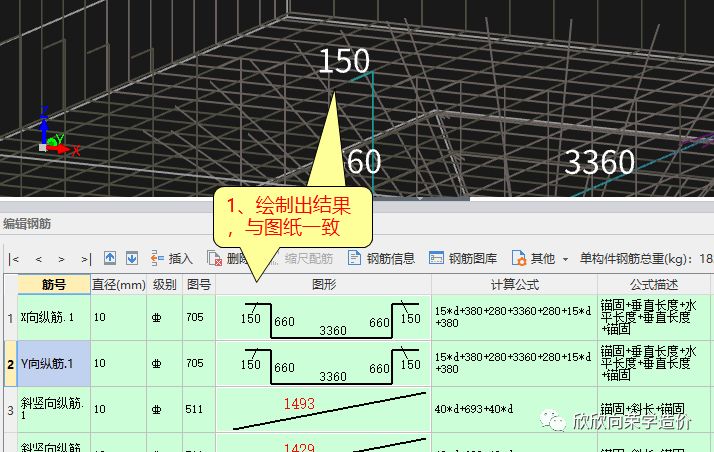

细心的同学会发现，柱帽纵筋顶部弯折15d，还有锚固长度没有调整，这里其实不用调整。
熟悉图集的同学知道，这个柱帽大样的弯折及锚固与图集一致，而软件就是按照图集参数设置模型的。所以不用修改。
如果你不熟悉图集，不确定是否需要修改设置，可以绘制出来，查看工程量与图纸对比，决定是否修改。

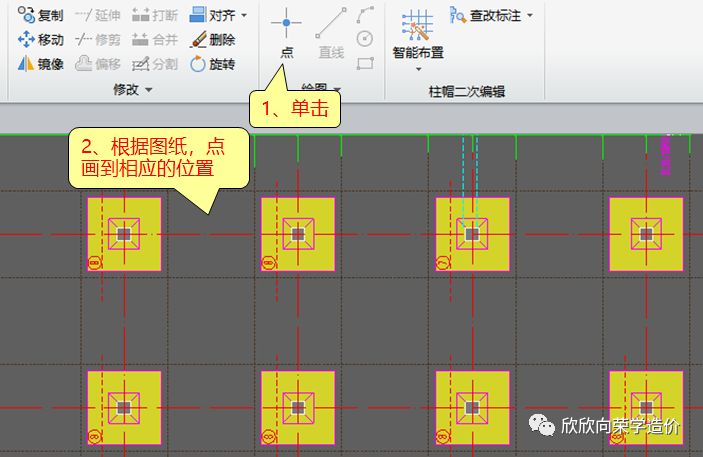

本图纸不需要修改设置，可以直接点画上，方法很简单，位置对应即可，如图12所示。

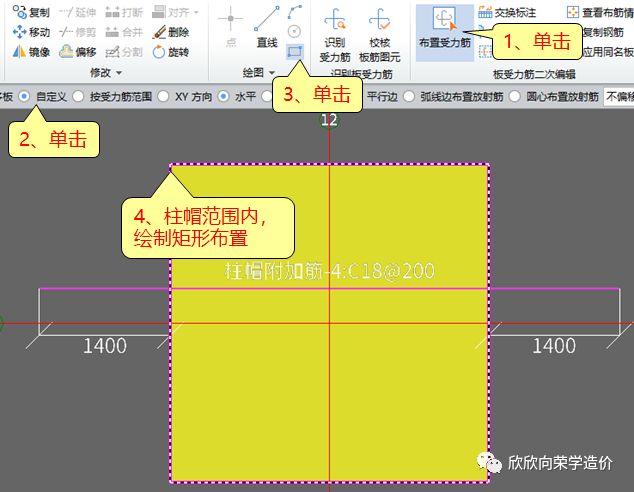

附加筋就是在柱帽上部范围内，再隔一插一布置上钢筋，是柱帽上部钢筋网变密了。

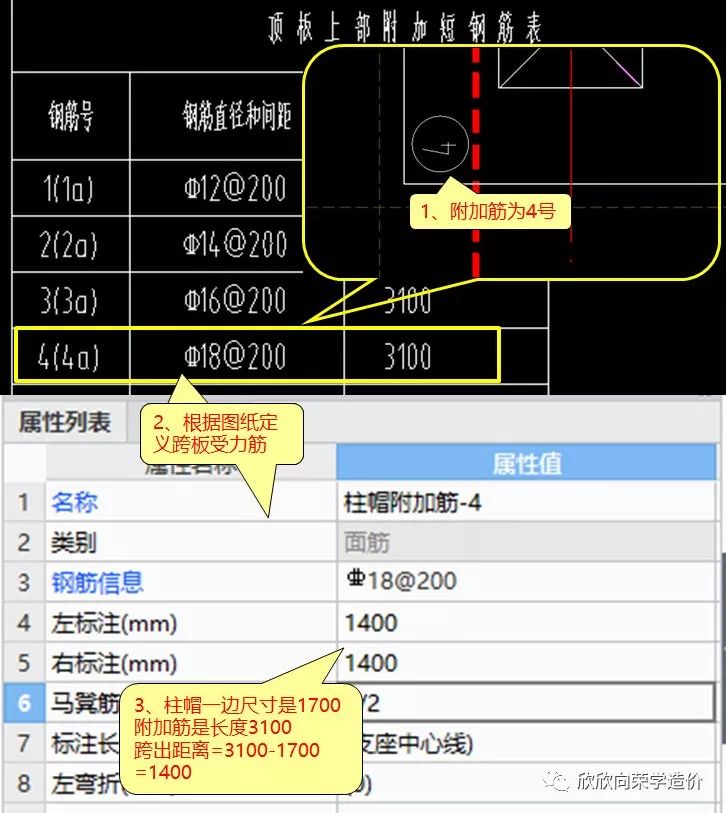

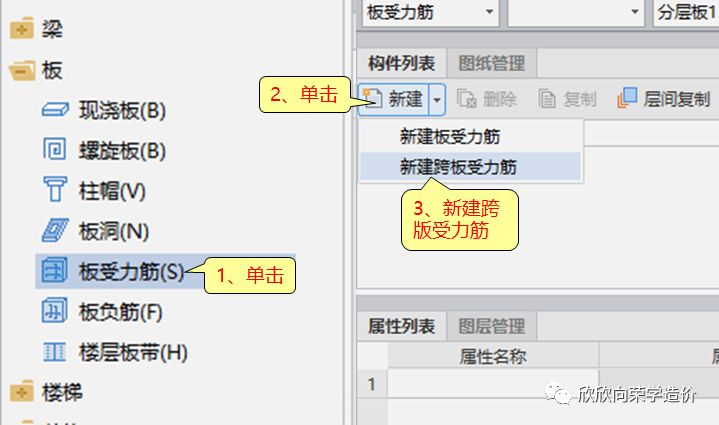

然后根据图纸的表格就可以定义跨板受力筋了，附加筋跨出板的距离，通过表格给出的长度，减去柱帽的长度，可以计算出来，如图14所示。
再把一开始的图纸拿回来，可以看到，柱帽大样还需要修改顶部弯折长度，增加了2道箍筋，在画完柱帽及柱子后来调整这两项。
